نگهداری ترانسفورماتور و تصفیهٔ روغن عایقی مینرال؛ تجهیزاتی حاصل از سال‌ها تجربهٔ عملیاتی در شرکت نیرو صدرای برق فارس.
۱۲٬۰۰۰ لیتر / ساعت
حدود ۱۵ سال
تا ۵۰۰ MVA · با بررسی هر پروژه
ساخته‌شده و آمادهٔ بهره‌برداری
هر دو نسخه آمادهٔ بهره‌برداری‌اند. نسخهٔ اول سابقهٔ میدانی دارد؛ نسخهٔ دوم با تکیه بر این تجربه ساخته شده و آزمون‌های داخلی کنترل کیفیت را گذرانده است.

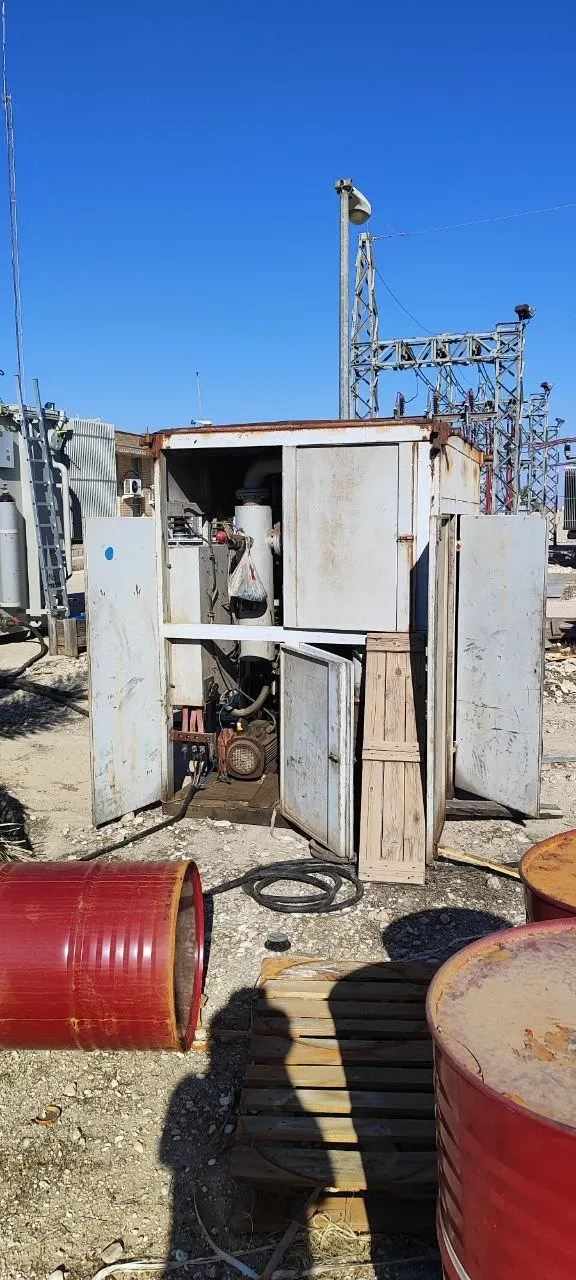

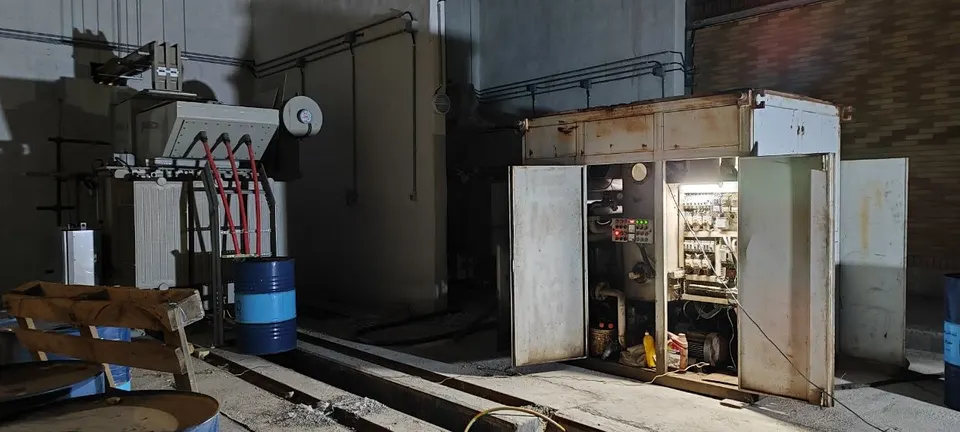

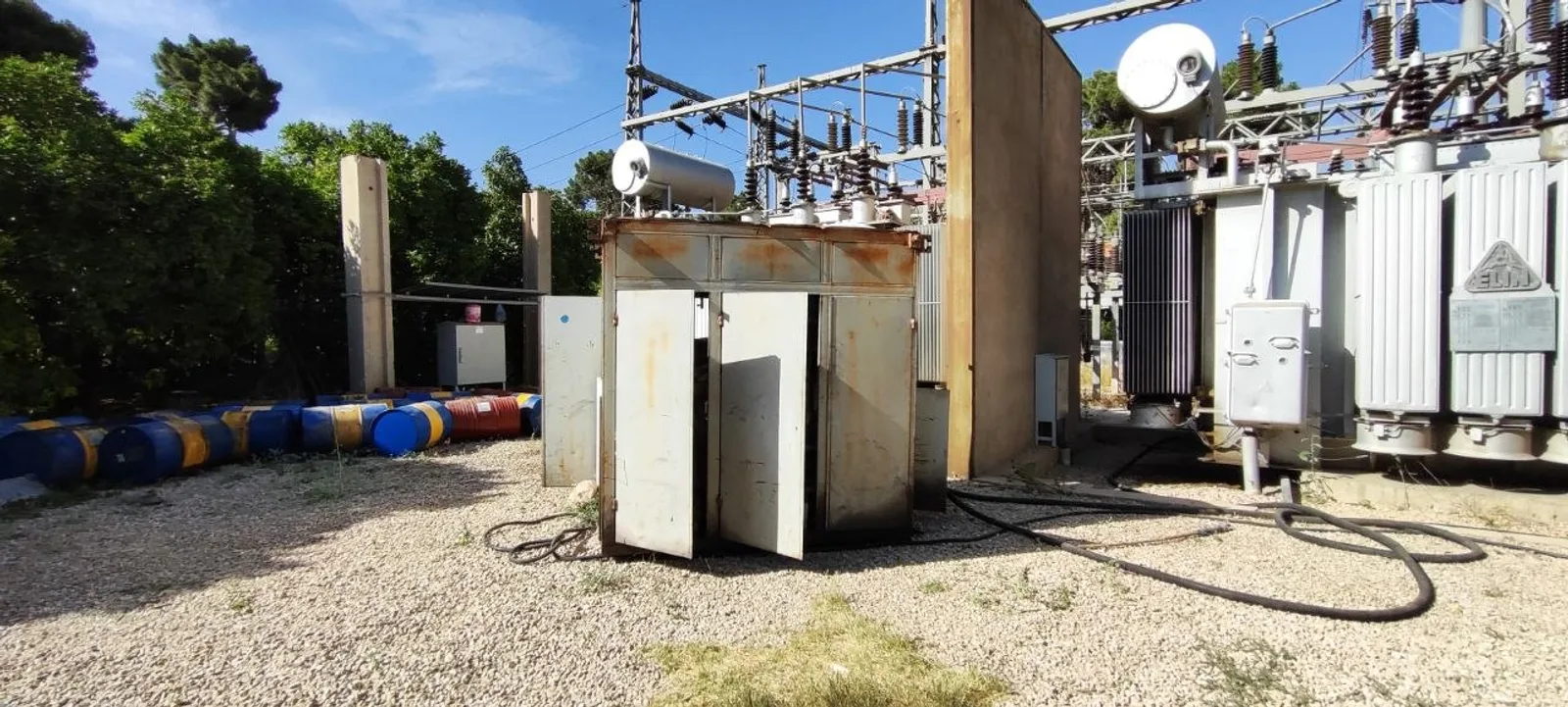

تجهیز دارای سابقهٔ طولانی عملیات، به‌روزرسانی مستمر و نگهداری دوره‌ای و سیستماتیک.
دارای سابقهٔ میدانی

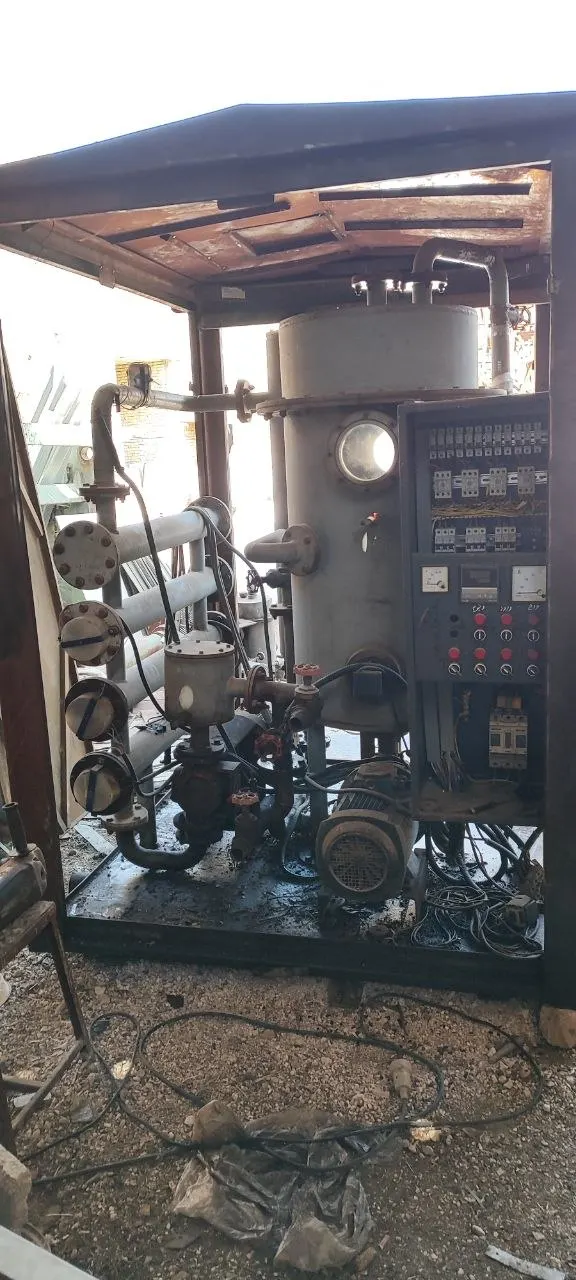

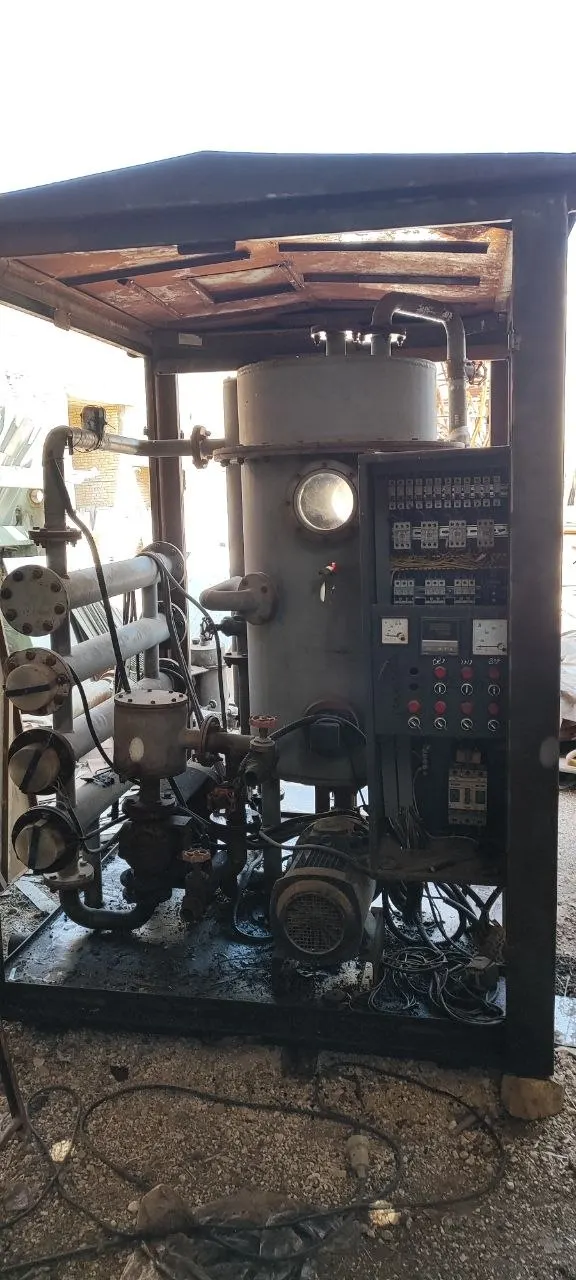

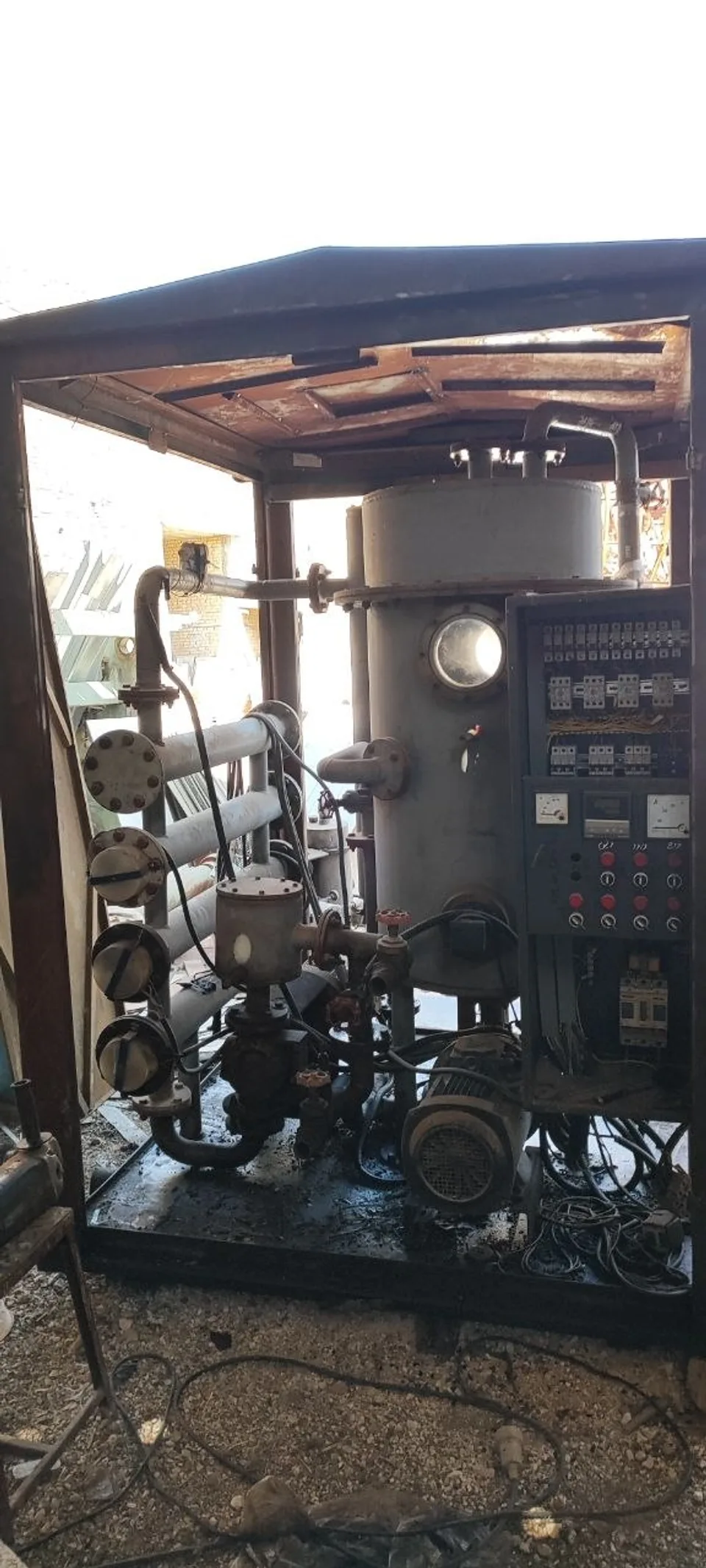

ساخت جدید بر پایهٔ تجربهٔ نسخهٔ اول؛ آمادهٔ بهره‌برداری یا فروش، با سابقهٔ میدانی که هنوز آغاز نشده است.
آزمون داخلی‌شده · آمادهٔ بهره‌برداری
معرفی سه‌صفحه‌ای VEX v1 و VEX v2، مشخصات نامی مشترک، نتایج منتخب آزمایشگاهی نسخهٔ اول و اطلاعات تماس پروژه.
اطلاعات فنی اولیه؛ پیکربندی نهایی و معیارهای پذیرش برای هر سفارش توافق می‌شوند.
PDF انگلیسی · ۳ صفحه · 1.3 MB · Rev 0.2
فیلتراسیون چندمرحله‌ای با مش فلزی شست‌وشوپذیر و فیلتر کاغذی ۷ میکرون؛ گزینه‌های ۵ و ۳ میکرون قابل تعیین‌اند.
هیترهای مستقل، تبادل گرما را در طول مسیر لوله توزیع می‌کنند؛ در دمای بحرانی همهٔ هیترها خاموش می‌شوند.
روغن از نازل‌های متعدد در محفظهٔ خلأ اسپری می‌شود تا آب‌گیری و گاززدایی انجام شود.
روغن به ترانس بازمی‌گردد. تصفیه متناسب با وضعیت روغن و کیفیت موردنیاز تکرار می‌شود؛ بای‌پس گردش داخلی را تنظیم می‌کند.
نمای کلی فرایند؛ تعداد دفعات عبور و زمان تصفیه به وضعیت روغن، نیاز پروژه و نتایج آزمایشگاه وابسته‌اند.
| دبی نامی عبور یک‌بارهٔ روغن | ۱۲٬۰۰۰ لیتر/ساعت · بای‌پس بسته |
|---|---|
| پمپ وکیوم | ULVAC PKS-030 |
| ظرفیت طراحی مکش پمپ | ۱۸۰ مترمکعب/ساعت · مشخصات سازنده |
| موتورهای پمپ روغن | ۲ × ۵٫۵ کیلووات توان خروجی مکانیکی نامی |
| دهانهٔ پمپ‌های روغن | ۲ اینچ |
| هیترهای نصب‌شده | ۱۲ × ۱۱ کیلووات · کنترل مستقل |
| برق ورودی | سه فاز و نول · ۳۸۰ ولت بین فازها |
| دمای کاری | تا ۷۰ درجهٔ سانتی‌گراد · گرمایش کنترل‌شده |
| طول × عرض / ارتفاع | ۲۲۰ × ۱۶۰ سانتی‌متر / ۲۲۰ سانتی‌متر |
| وزن تقریبی | ۳ تن |
توان هیترها ظرفیت نصب‌شده است، نه مصرف هم‌زمان. در محل‌هایی با برق محدود می‌توان با هیترهای کمتر و زمان تصفیهٔ طولانی‌تر کار کرد. نیاز برق برای هر پیکربندی مشخص می‌شود. ظرفیت کاتالوگی مکش پمپ با فشار کاری محفظه متفاوت است.
بخشی کوتاه از یک پروژهٔ واقعی، بدون صدای محیط.
ویدیوی دستگاه در حال کار در آبادان؛ گیج خلأ نسبی را نشان می‌دهد و از این تصویر نمی‌توان فشار مطلق و کالیبرهٔ محفظه را تعیین کرد.
تجهیزات تصفیهٔ روغن متناسب با شرایط بهره‌برداری، با امکان سفارش HMI و IoT/IIoT.
فیلتراسیون، آب‌گیری و گاززدایی با ارزیابی آزمایشگاهی پس از عملیات؛ امکان کار آنلاین برای هر ترانس بررسی می‌شود.

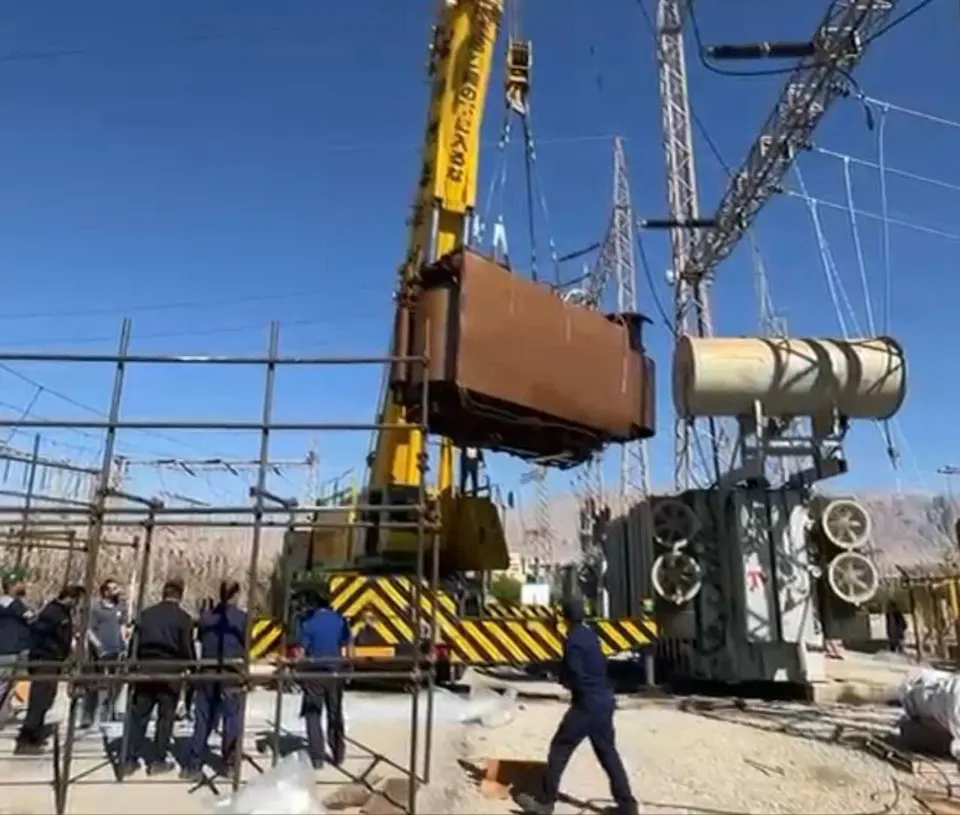

بازرسی و نگهداری ترانس و پست، با تعیین نیازهای اورهال متناسب با هر پروژه.
آموزش اپراتور متناسب با کاربرد و پشتیبانی توافق‌شده برای تحویل تجهیز و پروژه‌های میدانی.
فعالیت میدانی ما شامل بازرسی، تعمیر، نگهداری و اورهال ترانس و همچنین نگهداری شبکه و پست برق است. بازرسی تجهیزات، نظارت بر کیفیت پروژه، بررسی ایمنی و آزمون نهایی بخشی از مسئولیت من است. دامنهٔ کار متناسب با وضعیت هر ترانس و نیاز محل پروژه تعیین می‌شود.

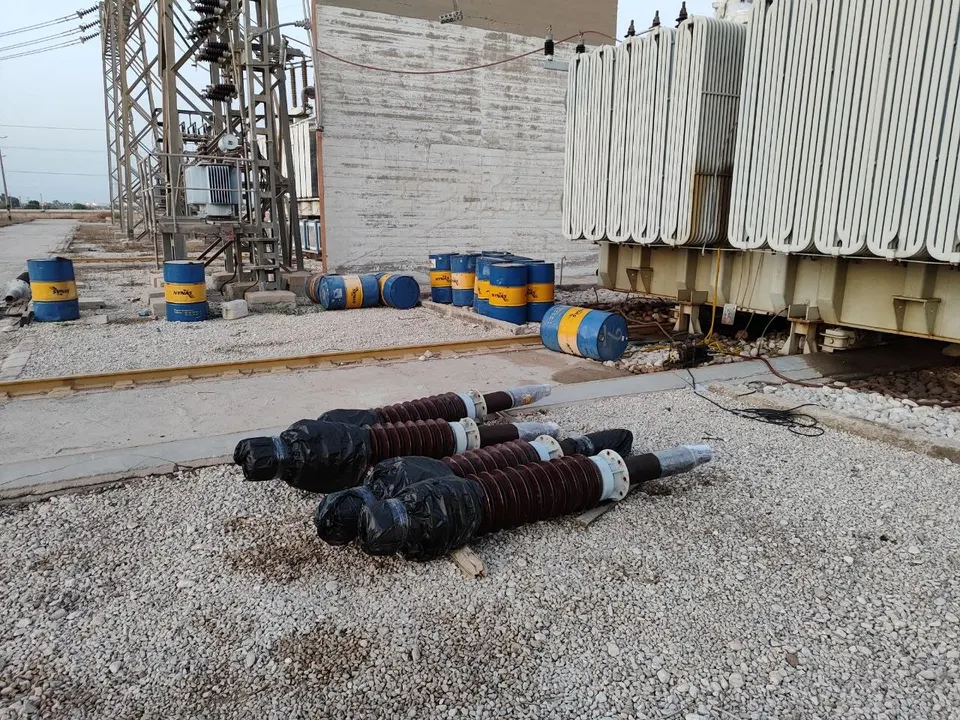

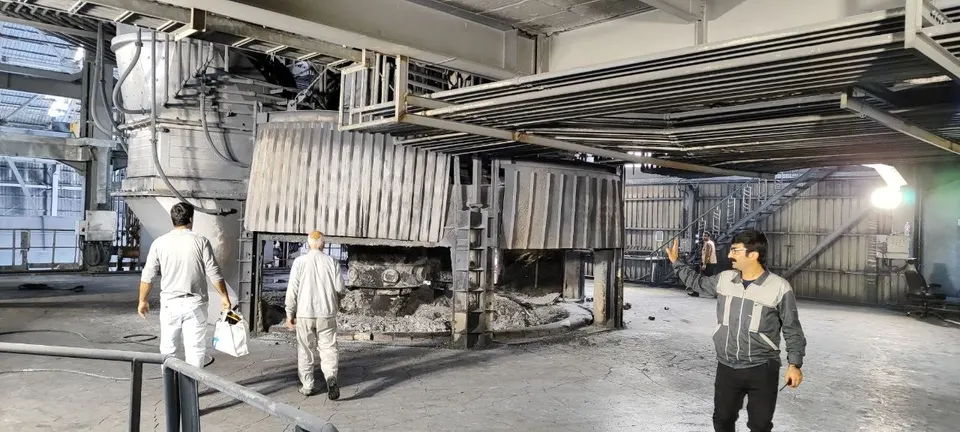

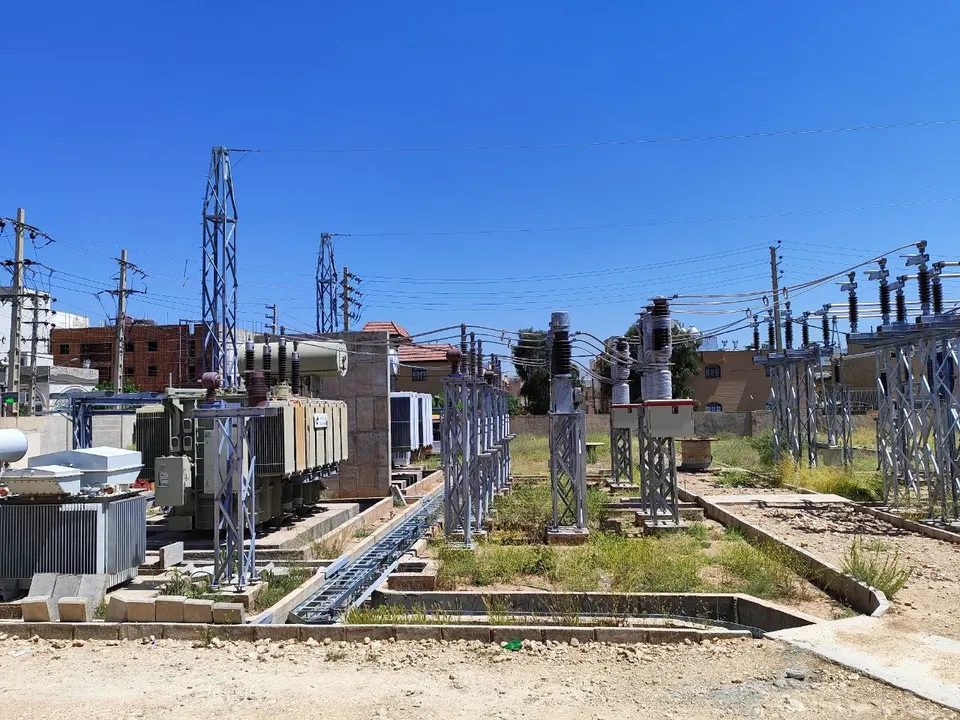

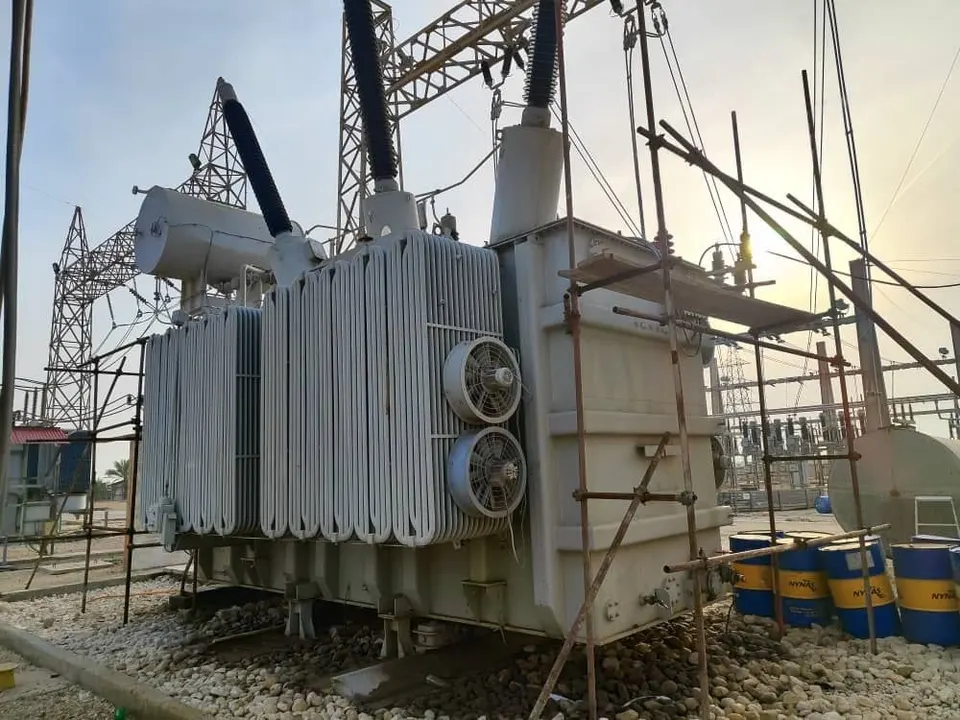

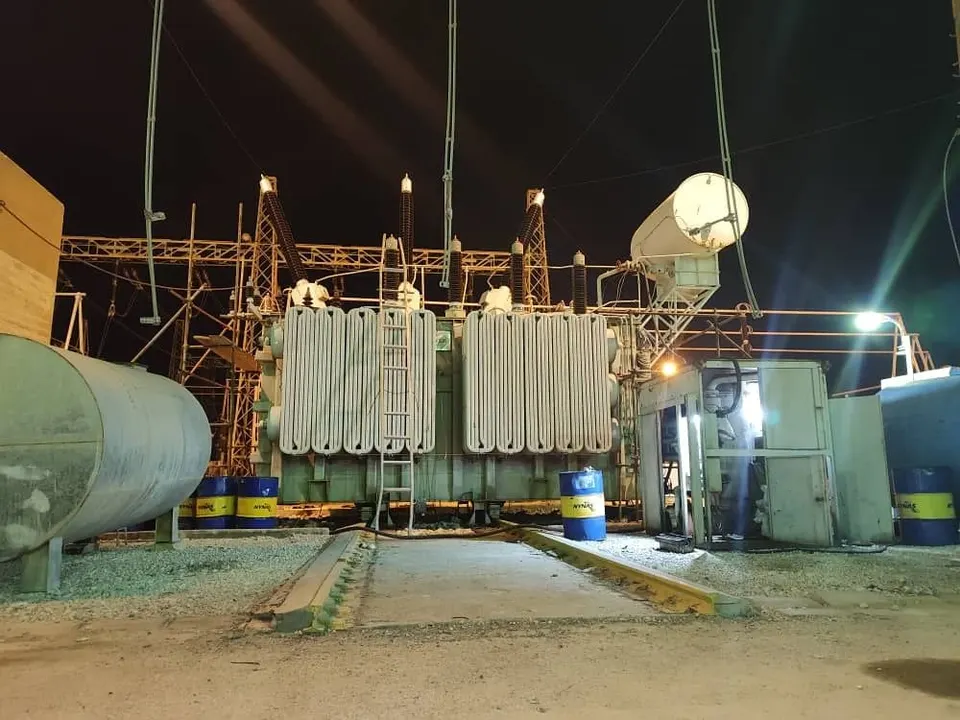

عکس‌های واقعی پروژه‌های نگهداری ما؛ این گالری مربوط به سایر خدمات ترانس و پست است و از گالری تجهیزات VEX مستقل است.
گفتگو دربارهٔ پروژهٔ نگهداری ↗
نیرو صدرای برق فارس کسب‌وکار خانوادگی ماست که پدرم بنیان‌گذاری کرده است. در تمام این سال‌ها از نزدیک در طراحی، تولید و بهره‌برداری تجهیزات حضور داشته‌ام. برادرم نیز به‌عنوان مهندس برق قدرت در این مجموعه فعالیت دارد.
طراحی کامل و نظارت بر ساخت هر دو نسل VEX بر عهدهٔ من بوده است؛ با همکاری فنی پدرم، برادرم و دیگر متخصصان و با استفاده از منابع علمی و مهندسی. شبیه‌سازی پیش از تولید، نرم‌افزار، هماهنگی تولید، بازرسی دوره‌ای و رصد عملکرد نیز بخشی از کار من است. از سال ۱۳۹۵ مدیر فنی هستم و به‌عنوان عضو فعلی هیئت‌مدیره، در تصمیم‌گیری‌های این کسب‌وکار مسئولیت دارم. در پروژه‌های میدانی نیز بر کیفیت، بررسی ایمنی تجهیزات و آزمون نهایی پس از کار نظارت می‌کنم.
در هشت نمونهٔ پس از عملیات نسخهٔ اول، گزارش‌های آزمایشگاه رطوبت ۸ تا ۱۳ mg/kg و ولتاژ شکست ۶۰ تا ۶۷ kV را ثبت کرده‌اند. هر دو شاخص در تمامی این نمونه‌ها «Good» ارزیابی شده‌اند.
این‌ها نمونه‌های منتخب‌اند و تضمین یکسان برای همهٔ پروژه‌ها نیستند. نتایج جفت‌شدهٔ پیش از عملیات در این مجموعه موجود نیست. تحلیل گاز مستقل است: یک نمونه وضعیت IEEE Status 2 و توصیهٔ پیگیری شش‌ماهه دارد. گزارش‌ها عملکرد میدانی V2 یا رطوبت مستقیم عایق سلولزی را تأیید نمی‌کنند.
بله؛ پیکربندی سفارشی می‌تواند شامل HMI، IoT/IIoT و آموزش کاربردی اپراتور باشد. محل پروژه، ظرفیت تصفیهٔ موردنیاز، برق در دسترس و شرایط بهره‌برداری را بفرستید تا پیکربندی و دامنهٔ تحویل بررسی شوند.
با VEX v1 عملیات آنلاین انجام شده است. امکان اجرا برای هر ترانس و محل پروژه جداگانه بررسی می‌شود و برای همهٔ تجهیزات فرض نمی‌شود. خلأ روی مخزن ترانس موضوعی جدا از تصفیه در محفظهٔ دستگاه است.
گزارش‌های میدانی پس از تصفیه مربوط به VEX v1 هستند. VEX v2 جدید است، آزمون داخلی کنترل کیفیت را گذرانده و آمادهٔ بهره‌برداری یا فروش است. شرایط پذیرش نهایی و آزمون‌های اختصاصی پروژه با مشتری توافق می‌شوند.
محل پروژه، نیاز به تجهیز یا خدمات، ظرفیت و ولتاژ ترانس، شرح کوتاه وضعیت روغن و گزارش‌های آزمون اخیر را بفرستید. اگر بعضی اطلاعات در دسترس نیست، برای شروع گفتگو یک شرح کوتاه کافی است.
ساخت تجهیز، تصفیهٔ روغن و خدمات گسترده‌تر نگهداری ترانس و پست، دامنه‌های مشخص دارند. عملیات آنلاین، خلأ مخزن و خشک‌کردن عایق با توجه به ترانس و شرایط بهره‌برداری بررسی می‌شوند. گزینه‌های HMI و IoT/IIoT و آموزش کاربردی قابل پیش‌بینی در پروژه‌های سفارشی‌اند.
محل پروژه، ظرفیت ترانس، وضعیت روغن و نیاز به تجهیز یا خدمات میدانی را بفرستید. تحویل و خدمات بین‌المللی به توجیه اقتصادی و الزامات مقصد وابسته‌اند.
